实验三：数码管0-9显示 —— AT89C51

一、数码管

  数码管是单片机常用的数字、字符显示部件，本项目是利用单片机 P0 接口驱动一个共阳型数码管依次显示 0~9 并循环，利用单片机驱动 1 个数码管显示比较简单的单元项目。

1、数码管结构原理

  单片机系统常用的数码管有共阳极型和共阴极型两种类型，它是单片机常用的外围显示器件。两种类型的数码管外形和结构类似，只是数码管内部组成数码段和标点的 LED 接法有区别。共阳极型数码管的内部所有 LED 的阳极接在一起为公共极引脚 COM，称为位选端，阴极分别引出，依次命名为 a、b、c、d、e、f、g、DP 称为段选端。共阳极型数码管使用时，其公共极接电源正极或加低电平，段选端分别接驱动电路，只有段选端加低电平时，对应的段发光二极管点亮。共阴极型数码管与共阳极型数码管解法刚好相反，由于内部所有 LED的阴极接在一起，所以数码管显示时需要在数码管的公共端接电源负极或加低电平，段选高电平有效。

2、数码管显示字型码

  数码管可以显示 0~9 的数字，加上小数点显示，驱动一个数码管显示的段选信号共需要 8 位二进制。共阳极型数码管，段选端加低电平时，对应的段发光二极管点亮。例如：11111110 —— A 段亮起。共阳极型数码管显示编码如下：（共阴极相反）

二、仿真

1、选择元器件

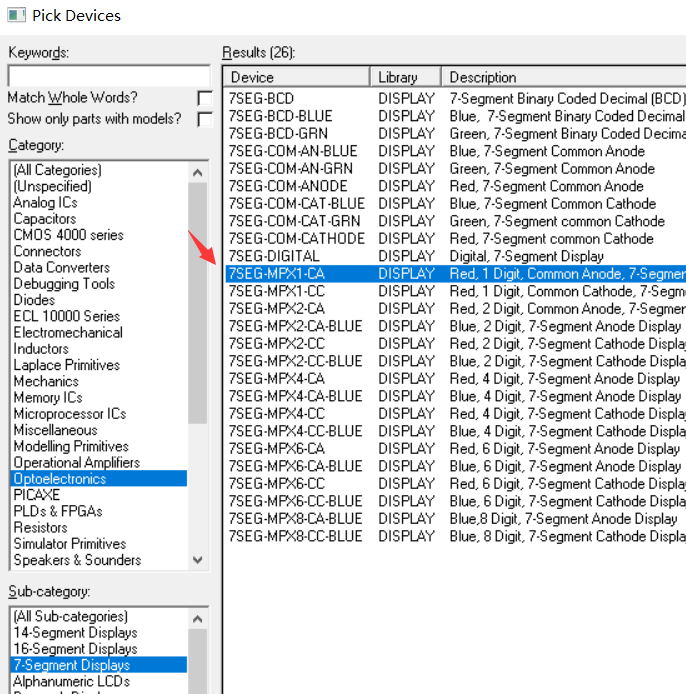

  这次实验要用的元器件有：AT89C51、共阳极数码管。共阳极数码管选择位置如下：（CC 是阴极）

2、摆放模拟电路

  本项目使用的是共阳极数码管，段选段收到低电平信号，段发光二极管发光。如果使用共阴极数码管，需要在 P0 口接上拉电阻，段选段才能收到高电平信号。

三、程序

  共阳极数码管，COM 口接高电平，为位选段循环赋 0~9 的字型编码的十六进制即可。代码如下：

//单个共阳数码管在P0口驱动下，循环显示0-9
#include<reg51.h>
unsigned char i;
//数字0~9的显示方法
code unsigned char seven_seg[] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
void delay(unsigned int x)				//延时函数
{
	unsigned int i;					//定义整形变量 i
	unsigned char j;				//定义字符变量 j
	for(i=0;i<x;i++)
	for(j=0;j<200;j++);
}
void main(void)
{
	P2 = 0x01;
	while(1)					//进入主程序循环
	{
		P0 = seven_seg[i];
		delay(1000);
		i++;					//数据cp每次加一
		if(i >= 10)i = 0;
	}
}

  代码编写完毕后生成 HEX 文件在仿真电路中运行即可。
