MySQL 逻辑架构、日志、事务

一、MySQL的逻辑架构

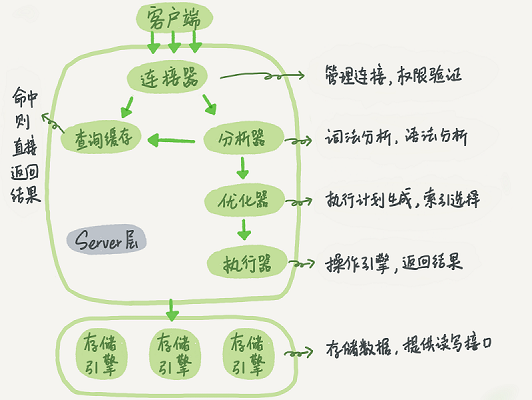

  MySQL 可以分为 Server 层和存储引擎层两部分。Server层包括连接器、查询缓存、分析器、优化器、执行器等，涵盖 MySQL 的大多数核心服务功能，以及所有的内置函数（如日期、时间、数学和加密函数等），所有跨存储引擎的功能都在这一层实现，比如存储过程、触发器、视图等。

  而存储引擎层负责数据的存储和提取。其架构模式是插件式的，支持 InnoDB、MyISAM、Memory 等多个存储引擎。现在最常用的存储引擎是 InnoDB，它从 MySQL 5.5.5 版本开始成为了默认存储引擎。不同存储引擎的表数据存取方式不同，支持的功能也不同。

1、连接器

  连接器负责跟客户端建立连接、获取权限、维持和管理连接。连接命令一般是这么写的：

mysql -h$ip -P$port -u$user -p

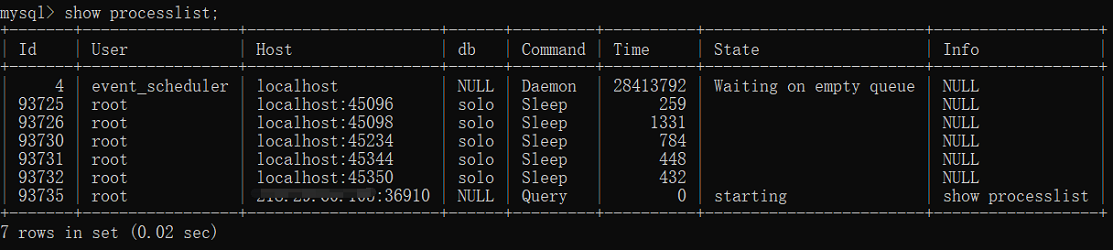

  如果用户名密码认证通过，连接器会到权限表里面查出你拥有的权限。当一个用户成功建立连接后，即使你用管理员账号对这个用户的权限做了修改，也不会影响已经存在连接的权限。可以使用 show processlist 命令查看所有连接：

  客户端如果太长时间没动静，连接器就会自动将它断开。这个时间是由参数 wait_timeout 控制的，默认值是8小时。如果在连接被断开之后，客户端再次发送请求的话，就会收到一个错误提醒： Lost connection to MySQL server during query。这时候如果你要继续，就需要重连，然后再执行请求了。

  数据库里面，长连接是指连接成功后，如果客户端持续有请求，则一直使用同一个连接。短连接则是指每次执行完很少的几次查询就断开连接，下次查询再重新建立一个。建立连接的过程通常是比较复杂的，所以尽量使用长连接。

  但是全部使用长连接后，你可能会发现，有些时候MySQL占用内存涨得特别快，这是因为MySQL在执行过程中临时使用的内存是管理在连接对象里面的。这些资源会在连接断开的时候才释放。所以如果长连接累积下来，可能导致内存占用太大，被系统强行杀掉（OOM），从现象看就是MySQL异常重启了。

  怎么解决这个问题呢？你可以考虑以下两种方案：

1. 定期断开长连接。使用一段时间，或者程序里面判断执行过一个占用内存的大查询后，断开连接，之后要查询再重连。
2. 如果你用的是MySQL 5.7或更新版本，可以在每次执行一个比较大的操作后，通过执行 mysql_reset_connection来重新初始化连接资源。这个过程不需要重连和重新做权限验证，但是会将连接恢复到刚刚创建完时的状态。

2、查询缓存

  MySQL 拿到一个查询请求后，会先到查询缓存看看，之前是不是执行过这条语句。之前执行过的语句及其结果可能会以 key-value 对的形式，被直接缓存在内存中。如果语句在缓存中，则直接返回；如果不在缓存中，就会继续后面的执行阶段。执行完成后，执行结果会被存入查询缓存中。大多数情况下建议不要使用查询缓存，因为查询缓存往往弊大于利。

  查询缓存的失效非常频繁，只要有对一个表的更新，这个表上所有的查询缓存都会被清空。因此很可能你费劲地把结果存起来，还没使用呢，就被一个更新全清空了。查询缓存的命中率会非常低，除非你的业务就是有一张静态表，很长时间才会更新一次。比如，一个系统配置表，那这张表上的查询才适合使用查询缓存。

  MySQL 也提供了这种“按需使用”的方式。你可以将参数 query_cache_type 设置成 DEMAND，这样对于默认的 SQL 语句都不使用查询缓存。而对于你确定要使用查询缓存的语句，可以用 SQL_CACHE 显式指定，像下面这个语句一样：

mysql> select SQL_CACHE * from T where ID=10；

MySQL 8.0版本直接将查询缓存的整块功能删掉了，也就是说8.0开始彻底没有这个功能了。

3、分析器

  如果没有命中查询缓存，就要开始真正执行语句了。分析器先会做“词法分析”。你输入的是由多个字符串和空格组成的一条 SQL 语句，MySQL 需要识别出里面的字符串分别是什么，代表什么。

  MySQL从你输入的 select 这个关键字识别出来，这是一个查询语句。它也要把字符串“T”识别成“表名T”，把字符串“ID”识别成“列ID”。做完了这些识别以后，就要做“语法分析”。根据词法分析的结果，语法分析器会根据语法规则，判断你输入的这个SQL语句是否满足MySQL语法。分析器也判断表和字段是否存在。

# 语法错误
mysql> selec * from user;
ERROR 1064 (42000): You have an error in your SQL syntax; check the manual that corresponds to your MySQL server version for the right syntax to use near 'selec * from user' at line 1

4、优化器

  经过了分析器，MySQL 就知道你要做什么了。在开始执行之前，还要先经过优化器的处理。优化器是在表里面有多个索引的时候，决定使用哪个索引；或者在一个语句有多表关联（join）的时候，决定各个表的连接顺序。比如：你执行下面这样的语句，这个语句是执行两个表的join：

mysql> select * from t1 join t2 using(ID)  where t1.c=10 and t2.d=20;

• 既可以先从表 t1 里面取出 c=10 的记录的 ID 值，再根据 ID 值关联到表 t2，再判断 t2 里面 d 的值是否等于 20。
• 也可以先从表 t2 里面取出 d=20 的记录的 ID 值，再根据 ID 值关联到 t1，再判断 t1 里面 c 的值是否等于 10。

  这两种执行方法的逻辑结果是一样的，但是执行的效率会有不同，而优化器的作用就是决定选择使用哪一个方案。优化器阶段完成后，这个语句的执行方案就确定下来了，然后进入执行器阶段。

5、执行器

  MySQL 通过分析器知道了你要做什么，通过优化器知道了该怎么做，于是就进入了执行器阶段，开始执行语句。开始执行的时候，要先判断一下你对这个表T有没有执行查询的权限。如果没有，就会返回没有权限的错误。（如果命中查询缓存，会在查询缓存放回结果的时候，做权限验证）

  如果有权限，就打开表继续执行。打开表的时候，执行器就会根据表的引擎定义，去使用这个引擎提供的接口。比如：在表T中，ID 字段没有索引，那么执行器的执行流程是这样的：

1. 调用 InnoDB 引擎接口取这个表的第一行，判断 ID 值是不是 10，如果不是则跳过，如果是则将这行存在结果集中；
2. 调用引擎接口取“下一行”，重复相同的判断逻辑，直到取到这个表的最后一行。
3. 执行器将上述遍历过程中所有满足条件的行组成的记录集作为结果集返回给客户端。

  对于有索引的表，执行的逻辑也差不多。第一次调用的是“取满足条件的第一行”这个接口，之后循环取“满足条件的下一行”这个接口，这些接口都是引擎中已经定义好的。

  可以在数据库的慢查询日志中看到一个 rows_examined 的字段，表示这个语句执行过程中扫描了多少行。这个值就是在执行器每次调用引擎获取数据行的时候累加的。有些场景下，执行器调用一次，在引擎内部则扫描了多行，因此引擎扫描行数跟 rows_examined 并不是完全相同的。

二、日志模块

  一条查询语句的执行过程一般是经过连接器、分析器、优化器、执行器等功能模块，最后到达存储引擎。那么，一条更新语句的执行流程又是怎样的呢？查询语句的那一套流程，更新语句也是同样会走一遍。与查询流程不一样的是，更新流程还涉及两个重要的日志模块：redo log（重做日志）和 binlog（归档日志）。

1、redo log

  在《孔乙己》中，酒店掌柜有一个粉板，专门用来记录客人的赊账记录。如果赊账的人不多，那么他可以把顾客名和账目写在板上。但如果赊账的人多了，粉板总会有记不下的时候，这个时候掌柜一定还有一个专门记录赊账的账本。如果有人要赊账或者还账的话，掌柜一般有两种做法：

• 一种做法是直接把账本翻出来，把这次赊的账加上去或者扣除掉；
• 另一种做法是先在粉板上记下这次的账，等打烊以后再把账本翻出来核算。

  在生意红火柜台很忙时，掌柜一定会选择后者，因为前者操作实在是太麻烦了。在 MySQL 里也有这个问题，如果每一次的更新操作都需要写进磁盘，然后磁盘也要找到对应的那条记录，然后再更新，整个过程 IO 成本、查找成本都很高。为了解决这个问题，MySQL 的设计者就用了类似酒店掌柜粉板的思路来提升更新效率。而粉板和账本配合的整个过程，其实就是 MySQL 里经常说到的 WAL 技术，WAL 的全称是 Write-Ahead Logging，它的关键点就是先写日志，再写磁盘，也就是先写粉板，等不忙的时候再写账本。

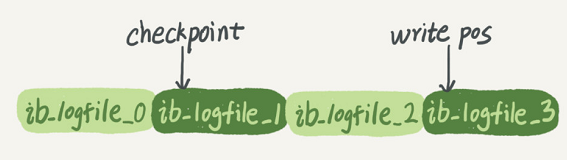

  具体来说，当有一条记录需要更新的时候，InnoDB 引擎就会先把记录写到 redo log（粉板）里面，并更新内存，这个时候更新就算完成了。同时，InnoDB 引擎会在适当的时候，将这个操作记录更新到磁盘里面，而这个更新往往是在系统比较空闲的时候做，这就像打烊以后掌柜做的事。InnoDB 的 redo log 是固定大小的，比如：可以配置为一组 4 个文件，每个文件的大小是 1GB，那么这块“粉板”总共就可以记录 4GB 的操作。从头开始写，写到末尾就又回到开头循环写，如下面这个图所示。

  write pos 是当前记录的位置，一边写一边后移，写到第 3 号文件末尾后就回到 0 号文件开头。checkpoint 是当前要擦除的位置，也是往后推移并且循环的，擦除记录前要把记录更新到数据文件。write pos 和 checkpoint 之间的是“粉板”上还空着的部分，可以用来记录新的操作。如果 write pos 追上 checkpoint，表示“粉板”满了，这时候不能再执行新的更新，得停下来先擦掉一些记录，把 checkpoint 推进一下。有了 redo log，InnoDB 就可以保证即使数据库发生异常重启，之前提交的记录都不会丢失，这个能力称为 crash-safe。

2、binlog

  MySQL 整体来看，其实就有两块：一块是 Server 层，它主要做的是 MySQL 功能层面的事情；还有一块是引擎层，负责存储相关的具体事宜。上面我们聊到的粉板 redo log 是 InnoDB 引擎特有的日志，而 Server 层也有自己的日志，称为 binlog（归档日志）。

  为什么会有两份日志呢？因为最开始 MySQL 里并没有 InnoDB 引擎。MySQL 自带的引擎是 MyISAM，但是 MyISAM 没有 crash-safe 的能力，binlog 日志只能用于归档。而 InnoDB 是另一个公司以插件形式引入 MySQL 的，既然只依靠 binlog 是没有 crash-safe 能力的，所以 InnoDB 使用另外一套日志系统——也就是 redo log 来实现 crash-safe能力。

  两种日志有以下三点不同：

1. redo log 是 InnoDB 引擎特有的；binlog 是 MySQL 的 Server 层实现的，所有引擎都可以使用。
2. redo log 是物理日志，记录的是“在某个数据页上做了什么修改”；binlog 是逻辑日志，记录的是这个语句的原始逻辑，比如“给ID=2这一行的c字段加1 ”。
3. redo log 是循环写的，空间固定会用完；binlog 是可以追加写入的。“追加写”是指 binlog 文件写到一定大小后会切换到下一个，并不会覆盖以前的日志。

  有了对这两个日志的概念性理解，我们再来看执行器和 InnoDB 引擎在执行这个简单的 update 语句时的内部流程。

1. 执行器先找引擎取 ID=2 这一行。ID 是主键，引擎直接用树搜索找到这一行。如果 ID=2 这一行所在的数据页本来就在内存中，就直接返回给执行器；否则，需要先从磁盘读入内存，然后再返回。
2. 执行器拿到引擎给的行数据，把这个值加上 1，比如：原来是 N，现在就是 N+1，得到新的一行数据，再调用引擎接口写入这行新数据。
3. 引擎将这行新数据更新到内存中，同时将这个更新操作记录到 redo log 里面，此时 redo log 处于 prepare 状态。然后告知执行器执行完成了，随时可以提交事务。
4. 执行器生成这个操作的 binlog，并把 binlog 写入磁盘。
5. 执行器调用引擎的提交事务接口，引擎把刚刚写入的 redo log 改成提交（commit）状态，更新完成。

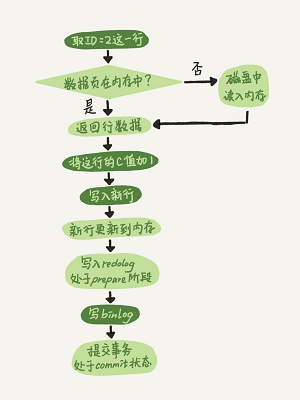

  下面是 update 语句的执行流程图，图中浅色框表示是在 InnoDB 内部执行的，深色框表示是在执行器中执行的。

  将 redo log 的写入拆成了两个步骤：prepare 和 commit，这就是"两阶段提交"。它为了让两份日志之间的逻辑一致。

3、为什么日志需要“两阶段提交”？

  仍然用前面的 update 语句来做例子。假设当前 ID=2 的行，字段 c 的值是 0，再假设执行 update 语句过程中在写完第一个日志后，第二个日志还没有写完期间发生了 crash，会出现什么情况呢？

• 先写 redo log 后写 binlog。假设在 redo log 写完，binlog 还没有写完的时候，MySQL 进程异常重启。由于我们前面说过的，redo log 写完之后，系统即使崩溃，仍然能够把数据恢复回来，所以恢复后这一行 c 的值是 1。但是由于 binlog 没写完就 crash 了，这时候 binlog 里面就没有记录这个语句。因此，之后备份日志的时候，存起来的 binlog 里面就没有这条语句。然后你会发现，如果需要用这个 binlog 来恢复临时库的话，由于这个语句的 binlog 丢失，这个临时库就会少了这一次更新，恢复出来的这一行 c 的值就是 0，与原库的值不同。
• 先写 binlog 后写 redo log。如果在 binlog 写完之后 crash，由于 redo log 还没写，崩溃恢复以后这个事务无效，所以这一行 c 的值是 0。但是 binlog 里面已经记录了“把c从0改成1”这个日志。所以，在之后用 binlog 来恢复的时候就多了一个事务出来，恢复出来的这一行 c 的值就是 1，与原库的值不同。

  redo log 和 binlog 都可以用于表示事务的提交状态，而两阶段提交就是让这两个状态保持逻辑上的一致，它是跨系统维持数据逻辑一致性时常用的一个方案。

4、那怎样让数据库恢复到半个月内任意一秒的状态？

  binlog 会记录所有的逻辑操作，并且是采用“追加写”的形式。如果你的 DBA 承诺说半个月内可以恢复，那么备份系统中一定会保存最近半个月的所有 binlog，同时系统会定期做整库备份。这里的“定期”取决于系统的重要性，可以是一天一备，也可以是一周一备。当需要恢复到指定的某一秒时，比如：某天下午两点发现中午十二点有一次误删表，需要找回数据，那你可以这么做：

• 首先，找到最近的一次全量备份，如果你运气好，可能就是昨天晚上的一个备份，从这个备份恢复到临时库；
• 然后，从备份的时间点开始，将备份的binlog依次取出来，重放到中午误删表之前的那个时刻。

  这样你的临时库就跟误删之前的线上库一样了，然后你可以把表数据从临时库取出来，按需要恢复到线上库去。

5、总结

  物理日志 redo log 和逻辑日志 binlog：

• redo log 用于保证 crash-safe 能力。innodb_flush_log_at_trx_commit 这个参数设置成 1 的时候，表示每次事务的 redo log 都直接持久化到磁盘。这个参数建议设置成 1，这样可以保证 MySQL 异常重启之后数据不丢失。redo log 不是记录数据页“更新之后的状态”，而是记录这个页 “做了什么改动”。
• sync_binlog 这个参数设置成 1 的时候，表示每次事务的 binlog 都持久化到磁盘。这个参数也建议设置成 1，这样可以保证 MySQL 异常重启之后 binlog 不丢失。binlog 有两种模式，statement 格式的话是记 sql 语句， row 格式会记录行的内容，记两条，更新前和更新后都有。

三、事务隔离

  在MySQL中，事务支持是在引擎层实现的。（事务详解）

1、事务的原理

  在实现上，数据库里面会创建一个视图，访问的时候以视图的逻辑结果为准。在“可重复读”隔离级别下，这个视图是在事务启动时创建的，整个事务存在期间都用这个视图。在“读提交”隔离级别下，这个视图是在每个SQL语句开始执行的时候创建的。这里需要注意的是，“读未提交”隔离级别下直接返回记录上的最新值，没有视图概念；而“串行化”隔离级别下直接用加锁的方式来避免并行访问。

2、事务隔离的实现

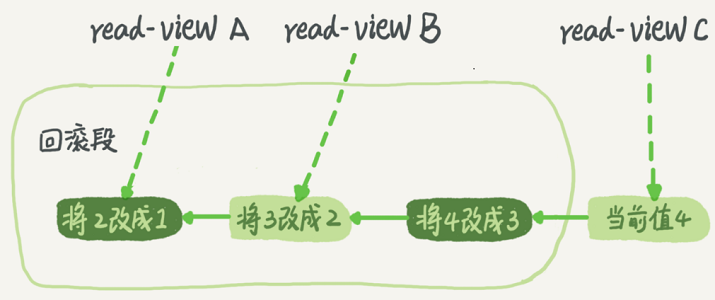

  在 MySQL 中，实际上每条记录在更新的时候都会同时记录一条回滚操作。记录上的最新值，通过回滚操作，都可以得到前一个状态的值。假设一个值从 1 被按顺序改成了 2、3、4，在回滚日志里面就会有类似下面的记录。

  当前值是 4，但是在查询这条记录的时候，不同时刻启动的事务会有不同的 read-view。如图中看到的，在视图 A、B、C 里面，这一个记录的值分别是 1、2、4，同一条记录在系统中可以存在多个版本，就是数据库的多版本并发控制（MVCC）。对于read-view A，要得到1，就必须将当前值依次执行图中所有的回滚操作得到。同时你会发现，即使现在有另外一个事务正在将 4 改成 5，这个事务跟 read-view A、B、C 对应的事务是不会冲突的。

  回滚日志什么时候删除？系统会判断当没有事务需要用到这些回滚日志的时候，回滚日志会被删除。什么时候不需要了？当系统里么有比这个回滚日志更早的 read-view 的时候。

3、长事务

  长事务意味着系统里面会存在很老的事务视图。由于这些事务随时可能访问数据库里面的任何数据，所以这个事务提交之前，数据库里面它可能用到的回滚记录都必须保留，这就会导致大量占用存储空间。在 MySQL 5.5 及以前的版本，回滚日志是跟数据字典一起放在 ibdata 文件里的，即使长事务最终提交，回滚段被清理，文件也不会变小。除此之外，长事务还占用锁资源，可能会拖垮库。

  你可以在 information_schema 库的 innodb_trx 这个表中查询长事务，比如下面这个语句，用于查找持续时间超过 60s 的事务。

select * from information_schema.innodb_trx where TIME_TO_SEC(timediff(now(),trx_started))>60

4、事务的启动方式

  MySQL 的事务启动方式有以下几种：

• 显式启动事务语句， begin 或 start transaction。配套的提交语句是 commit，回滚语句是 rollback。
• set autocommit=0，这个命令会将这个线程的自动提交关掉。意味着如果你只执行一个select语句，这个事务就启动了，而且并不会自动提交。这个事务持续存在直到你主动执行commit 或 rollback 语句，或者断开连接。建议 set autocommit=1, 通过显式语句的方式来启动事务。

  对于一个需要频繁使用事务的业务，可以使用 commit work and chain 语法。在 autocommit 为 1 的情况下，用 begin 显式启动的事务，如果执行 commit 则提交事务。如果执行 commit work and chain，则是提交事务并自动启动下一个事务，这样也省去了再次执行 begin 语句的开销。
